Động cơ điện SITI là thiết bị chuyển đổi điện năng thành cơ năng, được sử dụng trong nhiều hệ thống máy móc công nghiệp và dân dụng. Động cơ có nhiệm vụ tạo ra chuyển động quay để truyền lực đến các bộ phận làm việc như hộp giảm tốc, băng tải, máy bơm, quạt công nghiệp, máy khuấy và các thiết bị cơ khí khác.

Động cơ điện 3 pha mang nhãn hiệu SITI, model FC712-4, có công suất định mức 0,37 kW, tương đương 0,5 HP. Đây là động cơ có công suất nhỏ, phù hợp với các ứng dụng yêu cầu mô-men xoắn và tốc độ quay ổn định, đặc biệt khi kết hợp với hộp giảm tốc để tạo ra tốc độ đầu ra thấp hơn và lực kéo lớn hơn.

• Máy có các thông số quan trọng như điện áp 230/400 V, tần số 50 Hz, tốc độ định mức 1.370 vòng/phút, hệ số công suất cosφ = 0,71, cấp bảo vệ IP55 và cấp cách điện F. Những thông số này giúp người sử dụng lựa chọn nguồn điện, đấu nối, cài đặt thiết bị bảo vệ và vận hành động cơ đúng yêu cầu kỹ thuật.
• Cần lưu ý rằng bài viết này tập trung vào động cơ SITI FC712-4 trong hình. Các thông tin cụ thể về xuất xứ, cấu tạo chi tiết hoặc đặc tính riêng của toàn bộ dòng sản phẩm SITI cần được xác nhận thêm từ tài liệu chính hãng.

Nguyên lý hoạt động của động cơ SITI FC712-4

1. Động cơ điện ba pha hoạt động dựa trên hiện tượng cảm ứng điện từ. Khi cấp nguồn điện xoay chiều ba pha vào các cuộn dây stato, dòng điện trong các cuộn dây tạo ra một từ trường quay. Từ trường này tác động lên rôto, làm xuất hiện dòng điện cảm ứng và sinh ra mô-men điện từ. Nhờ đó, rôto quay và truyền chuyển động cơ học qua trục động cơ.
2. Đối với động cơ trong hình, tốc độ quay định mức ở tần số 50 Hz là 1.370 vòng/phút. Ký hiệu “-4” trong model FC712-4 phù hợp với cách đặt tên động cơ bốn cực của dòng động cơ SITI. Với động cơ không đồng bộ bốn cực, tốc độ từ trường quay lý thuyết tại 50 Hz là 1.500 vòng/phút. Tuy nhiên, tốc độ thực tế thấp hơn do hiện tượng trượt giữa rôto và từ trường quay, vì vậy tốc độ 1.370 vòng/phút trên tem là thông số cần dùng khi đánh giá vận hành thực tế.
3. Khi động cơ có tải, mô-men xoắn được tạo ra để thắng lực cản của máy móc. Nếu tải tăng, động cơ thường cần dòng điện lớn hơn để tạo mô-men đáp ứng. Nếu tải vượt quá khả năng định mức, động cơ có thể nóng lên, giảm tốc độ, gây tác động bảo vệ hoặc hư hỏng cuộn dây nếu tiếp tục hoạt động trong tình trạng quá tải.
4. Đặc điểm quan trọng của động cơ không đồng bộ ba pha là cấu tạo tương đối đơn giản, vận hành ổn định và có thể sử dụng trong nhiều loại máy công nghiệp. Đây cũng là nhóm động cơ được sử dụng rộng rãi trong các hệ thống truyền động.

Những lưu ý khi lựa chọn và thay thế động cơ

• Khi mua mới hoặc thay thế động cơ SITI FC712-4, không nên chỉ so sánh công suất 0,37 kW. Một động cơ thay thế phù hợp cần đáp ứng đồng thời các yêu cầu sau:
• Công suất: bằng hoặc phù hợp với yêu cầu tải của máy.
• Điện áp và tần số: tương thích với nguồn điện và cách đấu dây.
• Tốc độ quay: đáp ứng yêu cầu vận hành và tỷ số truyền của hộp giảm tốc.
• Kiểu lắp: phù hợp với chân đế, mặt bích và kích thước trục.
• Cấp bảo vệ: đáp ứng môi trường có bụi, nước hoặc độ ẩm.
• Chế độ làm việc: phù hợp với thời gian vận hành liên tục hoặc gián đoạn.
• Khả năng điều khiển: tương thích với biến tần, bộ khởi động và thiết bị bảo vệ hiện có.

Model Động cơ + hộp giảm tốc SITI có sẵn VN

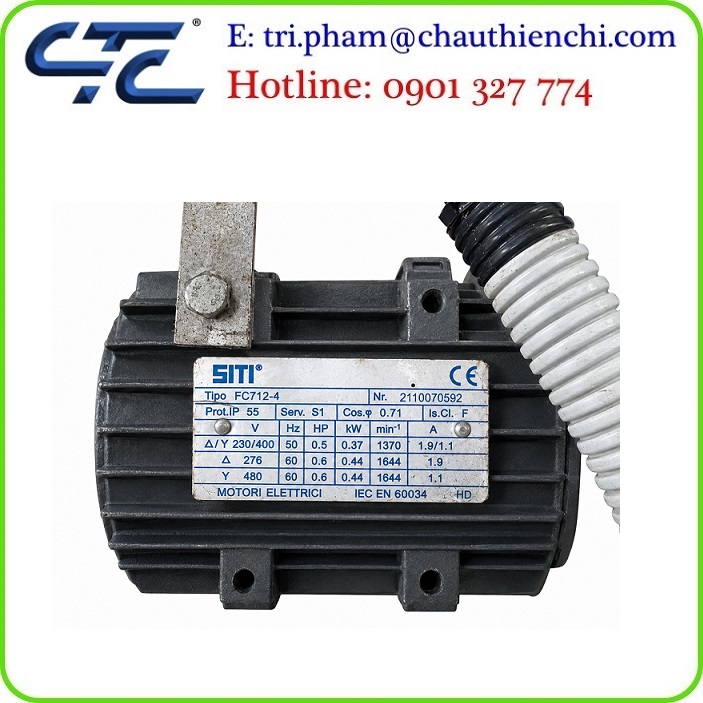

Động cơ điện 3 pha SITI FC712-4, Số serial (Nr.): 21110070592, 0,37kW

Công suất định mức: 0,37 kW

Công suất tương đương: 0,5 HP Động cơ điện SITI FC712-4 dự án lắp đặt VN

Điện áp 50 Hz: 230/400 V (Δ/Y)

Dòng điện 50 Hz: 1,9/1,1 A

Tần số: 50/60 Hz Động cơ điện SITI FC712-4 dự án lắp đặt VN

-Tốc độ tại 50 Hz: 1.370 vòng/phút

Tốc độ tại 60 Hz: 1.644 vòng/phút

Hệ số công suất (cosφ): 0,71 Hotline/WhatsApp/Zalo: 0901 327 774 | E-mail: tri.pham@chauthienchi.com

Cấp bảo vệ: IP55

Chế độ làm việc: S1 – liên tục

Cấp cách điện: F Động cơ điện SITI FC712-4 dự án lắp đặt VN

Tiêu chuẩn: IEC EN 60034

Nguồn 3 pha 220–230 V: đấu tam giác (Δ).

Nguồn 3 pha 380–400 V: đấu sao (Y).

Ở 50 Hz, dòng định mức tương ứng là 1,9 A khi đấu Δ và 1,1 A khi đấu Y.

Khi cài đặt rơ-le nhiệt hoặc biến tần, cần chọn dòng định mức phù hợp với điện áp và cách đấu thực tế.

SITI FC712-4 3-phase electric motor, Serial number (Nr.): 21110070592, 0.37 kW

Rated power: 0.37 kW

Equivalent power: 0.5 HP

Voltage at 50 Hz: 230/400 V (Δ/Y)

Current at 50 Hz: 1.9/1.1 A

Frequency: 50/60 Hz

Speed ​​at 50 Hz: 1,370 rpm

Speed ​​at 60 Hz: 1,644 rpm Động cơ điện SITI FC712-4 dự án lắp đặt VN

Power factor (cosφ): 0.71

Protection class: IP55 Hotline/WhatsApp/Zalo: 0901 327 774 | E-mail: tri.pham@chauthienchi.com

Duty cycle: S1 – continuous

Insulation class: F

Standard: IEC EN 60034

For 3-phase 220–230 V supply: delta (Δ) connection.

For 3-phase 380–400 V supply: star (Y) connection.

At 50 Hz, the rated current is 1.9 A for a delta (Δ) connection and 1.1 A for a star (Y) connection.

When configuring a thermal overload relay or a variable frequency drive (VFD), ensure the selected rated current corresponds to the actual supply voltage and connection method used.

SITI FC712-4, Nr. 21110070592 Motor điện SITI

SITI FC712-4, Nr. 21110070592 SITI electric motor

Hộp giảm tốc SITI Motori Elettrici Việt Nam

Động cơ kết hợp hộp giảm tốc

Hãng sản xuất: SITI

Model: FC712-4 Động cơ điện SITI FC712-4 dự án lắp đặt VN

Số serial (Nr.): 21110070592

Loại thiết bị: Động cơ điện (Motori Elettrici)

Tiêu chuẩn: IEC EN 60034 Động cơ điện SITI FC712-4 dự án lắp đặt VN

Manufacturer: SITI

Model: FC712-4

Serial number (Nr.): 21110070592

Device type: Electric motor (Motori Elettrici)

Standard: IEC EN 60034

Hộp giảm tốc SITI MI 50P 80 PAM 4/160, COD.: 600080260, SN. 230009204

Hãng sản xuất: SITI

Mã sản phẩm (COD.): 600080260

Model: MI 50P 80 PAM 4/160

Số serial (SN.): 230009204 Động cơ điện SITI FC712-4 dự án lắp đặt VN

Hộp số giảm tốc SITI COD.: 600080260, MI 50P 80 PAM 4/160

SITI COD.: 600080260, MI 50P 80 PAM 4/160

SITI MI 50P 80 PAM 4/160 gearbox, COD.: 600080260, SN. 230009204

Manufacturer: SITI

Product Code (COD): 600080260

Model: MI 50P 80 PAM 4/160 Hotline/WhatsApp/Zalo: 0901 327 774 | E-mail: tri.pham@chauthienchi.com

Serial Number (SN): 230009204

SITI Gearbox COD.: 600080260, MI 50P 80 PAM 4/160

SITI COD.: 600080260, MI 50P 80 PAM 4/160
